White-Light (走査型白色)方式 3D スキャナー、従来の非接触3Dスキャナーに比べlowcost
White-Light 方式の3D スキャナー
HDI 3Dスキャナーは、カメラとプロジェクターを利用したWhite-Light (走査型白色)方式の3D スキャナーです。
HDI 3Dスキャナーは大きな対象物でも距離を保つことで、全体を一度に計測できます。工業用計測、リバースエンジニアリング、文化財、顔や人体計測などの分野で利用されています。
HDI 3Dで取得した複数の点データは自動で合成した後、様々な解析ソフトウエアを使用してメッシュやサーフェース、または3Dモデルを作成します。
HDI 3Dスキャナーは、ストラクチャ・ライトを採用しており、プロジェクターから発する光のパターン画像をデジタルカメラで撮影するという技術です。 これはwhite-lightスキャン方式と呼ばれ、高精度・短時間で三次元モデルを作成します。 また付随するソフトウエアで、データのクリーニングなどを実行できます。
プロジェクターが複数のパターンを映し出します。2式のカメラでこの画像を捕らえモデルを作成します。
HDI 3Dスキャナーに内蔵されたトライアングル・エンジンにより、カメラで捕らえた画像を3Dモデル化します。複雑な形状の物でも、数秒で計測が実行されます。

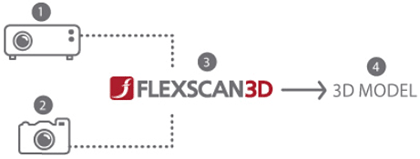

FlexScanとは
FlexScanはHDI 3Dスキャナーを実行するためのスキャニングソフトウエアであり、データの取り込みのために使用されます。 FlexScanは基本的に、市販されたほとんどのハードウエア(デジタルカメラ)をサポートしています。(*未対応のカメラもあります) そのため将来、より高精度のハードウエアへ交換することが可能です。FlexScanは360°回転テーブルを使った計測にも対応しています。
- 高精度のデジタルモデルを作成するため、プロジェクターを使用して
パターン画像を対象物に照射します。 - パターン画像はカメラで取り込みます。
- FlexScan3Dはパターン画像からモデルを作成します。
- モデルは、複雑な形状の対象物でも数秒で自動的に作成されます。
- 瞬時に数百万点/スキャンを取得します。
- 出力として、xyz, asc, obj, stlをサポートしています。
- データ解析には様々なソフトウエア(LeiosMesh, Geomagic, Rapidform, Polyworks)を利用できます。
- ひとつの対象物全体(360°)をスキャンする場合は、4または８箇所(推奨)から計測します。
ビデオ
複数のスキャンデータの合成と補正の方法は、以下のビデオをご覧下さい。
http://www.3d3solutions.com/video.php?v=xprrR831HLk
Split Scan モードは大きな対象物でも、2式のカメラを使うことで一度に計測できます。以後 自動でデータを合成します。Split Scan モードの操作方法については、以下のビデオを参照願います。
http://www.3d3solutions.com/video.php?v=bedqCAUlR6A
HDI 3Dスキャナー(ADVANCED SE モデル)
HDI ADVANCED SE 3Dスキャナーは高精度で計測でき、工業品の計測や部品のリバースエンジニアリング、また試作品の精度チェックなど、高い精度が要求される分野で最適です。HDI ADVANCED SEの構成は、以下のとおりです。
- 高速モノクロ5MP (2560 x 1920) の工業計測(マシンビジョン)用デジタルカメラ (2式)
- 計測時間： 3〜6秒
- 取得するデータ：2.5〜5百万点/スキャン
- 作成されるポリゴン：平均 5百万個
- 5MP 12.5mm レンズ (2式)
- FlexScanソフトウエア
- ホワイト・ライトプロジェクター(解像度 1024)
- 金属製カメラカバー
- 三脚用サポート
- 白黒画像 (オプションでカラーにも対応)
- 視野は 15〜200cm
- 精度： Z方向 0.020-0.200mm
- スキャンの密度： 17.1サンプル/mm (15x15ｃｍのスキャン範囲)
- 出力フォーマットは、PLY, OBJ, STL, ASC, 3D3, 3D3F
PCのスペック
Windows XP またはVista 32bit/64bit
2.0 GHz Intel Pentium IV または AMD Athlon XP または同等
1GB RAM (2 GB RAM 推奨)
DirectX 9.0c compatible 64MB video card (256 MB 推奨)
点とポリゴンの数
| カメラとプロジェクターの仕様 | 点データの最大数 | 通常の数 | 通常のポリゴン数 |
|---|---|---|---|
| 5MP カメラ、1024x768プロジェクター | 5 Million | 3 Million | 4.5 Million |
精度
| スキャニングの範囲 | 精度 |
|---|---|
| 320mm x 240mm x 50mm | ± .025mm |
| 640mm x 480mm x 70mm | ± .050mm |
| 960mm x 720mm x 90mm | ± .075mm |
| 1280mm x 960mm x 110 mm | ± .100mm |
計測スピード
| 計測時間 | |
|---|---|
| Quality Scanの場合(15画像) | 0.5 〜 4秒 |
工業計測用のカメラ 2式を搭載
2式のカメラ(5MP)で同時に撮影することで、陰となった部分を極力減らすことができます。

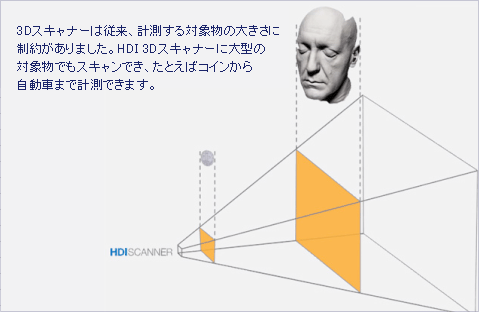

スキャニングの範囲
回転テーブル
対象物を回転テーブルに乗せ、自動で回転してスキャニングします。作成された複数のデータは自動でマージされます。
ビデオは、以下のサイトをご覧下さい。
http://www.3d3solutions.com/video.php?v=jMWqiKvNkII
仕様は予告なく変更になる場合があります。
最終仕様は弊社までお問合せ下さい。
